Дегазационная установка типа ELMOУВМ-6/12

ELMO-UVM6%2F12

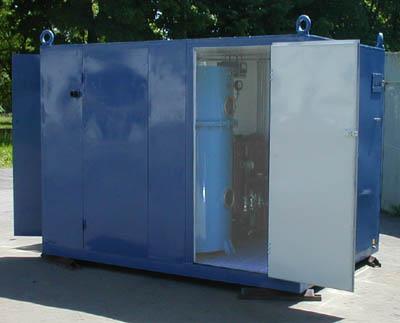

НАЗНАЧЕНИЕ: Установка предназначена для нагрева, дегазации, осушки и фильтрации трансформаторного масла, заливаемого в маслонаполненные электрические аппараты (например, силовые трансформаторы) напряжением до 1150 кВ включительно. Установка может использоваться для нагрева электрических аппаратов горячим маслом. Установка изготавливается в утепленном вагоне-контейнере. Возможно рамное исполнение для жаркого климата и установки в помещениях.

ПРЕИМУЩЕСТВА: Установка обеспечивает требуемую степень дегазации и осушки трансформаторного масла за один цикл обработки при исходном его влагосодержании до 50 г/т и газосодержании до 10,5% объемных. Конструкция маслонагревателя, а также низкая удельная поверхностная мощность активной части (менее 1,5 Вт/см2) исключает термическое разложение трансформаторного масла в режиме нагрева. Оригинальная бесконтактная схема регулировки мощности позволяет работать в оптимальном режиме нагрева в диапазоне мощностей от 0 до 160 кВт в автоматическом или ручном режимах. Многоступенчатая схема защиты маслонагревателя от перегрева обеспечивает пожарную безопасность и сигнализирует обо всех отклонениях от технологического режима нагрева. Многоступенчатая схема фильтрации с применением гидрофобных унифицированных фильтропакетов из пористого фторопласта гарантирует высокую степень очистки от механических примесей. Ресурс фильтропакетов увеличен за счет самоочистки в процессе фильтрации. Фильтры регенерируются в условиях монтажной площадки. Технология регенерации поставляется вместе с установкой. Установка может комплектоваться системой для определения остаточного газосодержания трансформаторного масла.

Параметр
 Значение
 Производительность, л/ч:
  •  в режиме нагрева, дегазации, осушки и фильтрации
 6000-8000
  •  в режиме нагрева и фильтрации, не менее
 10000-12000
 Параметры обработанного масла * (за 1 проход):
  •  объемное газосодержание, %, не более
 0,1
  •  массовое влагосодержание, % (г/т), не более
 0,001 (10)
  •  тонкость фильтрации, мкм,** не более
 5
 Параметры обработанного масла * (за 3 прохода):

  •  объемное газосодержание, %, не более
 0,05
  •  массовое влагосодержание, % (г/т) , не более
 0,0003 (3)
  •  тонкость фильтрации, мкм,** не более
 5
 Коэффициент очистки Dx (по ISO 4572) > 30
 Давление на выходе в режиме нагрева, осушки, дегазации и фильтрации, МПа (кг/см2), не  менее
 0,30 (3,0)
 Мощность маслонагревателя, кВт, не более
 160 (2 x 80)
 Максимальная потребляемая мощность, кВт, не более
 182,5
 Номинальное напряжение питания
 3 х 380 В, 50 Гц
 Температура масла в режиме обработки, оС
 50-60
 Остаточное давление в вакуумной колонне в режиме нагрева, дегазации, осушки и фильтрации, Па
 60-200
 Предельная температура масла на выходе установки в режиме нагрева и фильтрации, оС
 90
 Остаточное давление при проверке на герметичность в вакуумной колонне, Па, не более
 13,3
 Натекание при проверке на герметичность в установке за 1  час, Па, не более
 133
 Габаритные размеры, не более, мм: длина х ширина х высота
 3000х2150х2200
 Масса, кг
 3500

 *  Исходные параметры масла:  объемное газосодержание – не более 10,5 %;  массовое влагосодержание – не более 0,005 % (50 г/т).
** Класс чистоты трансформаторного масла на выходе установки по ISO 4406,  не ниже 13/10.
