Новая элементная база для вакуумирования баков трансформаторов

В настоящее время для создания предварительного (или заданного) вакуума в баках силовых трансформаторов в 95-ти случаях из 100 применяются агрегаты вакуумные золотниковые модели АВЗ производства ПО "Насосэнергомаш", г. Сумы, Украина.

Организации и фирмы, занимающиеся изготовлением технологического оборудования для силовых трансформаторов, на базе этих агрегатов выпускают вакуумные блоки, так называемые блоки предварительного разрежения (БПР) производительностью от 90 до 180 л/с. Эти же блоки применяются и в схемах для подсушки твердой изоляции, т.е. в баке трансформатора создается предварительный вакуум, а затем в схему после достижения фиксированного остаточного давления для ускорения технологического процесса включается высокопроизводительный вакуумный 2-х роторный насос Рутса.

Специалисты, эксплуатирующие вакуумные агрегаты АВЗ с производительностью более 63л/с (225 м3/ч), отмечают ряд их существенных недостатков:

  • обязательное водяное охлаждение значительно усложняет процесс эксплуатации, а в зимнее время, может привести к "разморозке" и разрушению корпуса агрегата, а, значит, к его потере;
  • высокая амплитуда вибрации вынуждает выносить эти агрегаты отдельно и строить для них тяжелые рамы – фундаменты, а также выносить шкафы электропитания и управления;
  • для подсоединения блока БПР к другому оборудованию необходима дорогостоящая гибкая металлическая вставка;
  • не решен вопрос очистки выхлопного газа, что особенно важно при работе в закрытом помещении.

Все это приводит, как к удорожанию самого блока БПР, так и значительно увеличивает эксплуатационные расходы.

С 2012 г. наша компания начала серийное производство блоков предварительного разрежения модели ELMO-BV на базе вакуумных насосов с замкнутым циклом смазки.

Вакуумные насосы представляют собой ротационные центробежные лопастные насосы с ротором на подшипниках, фланцевым электродвигателем и автоматической системой смазки. Они имеют небольшую массу и низкое u1101 электропотребление.

Адаптированные для круглосуточного режима работы, они имеют надежную механическую конструкцию, прекрасные характеристики, непродолжительное и простое техническое обслуживание.

Бесшумные, с низким уровнем вибрации и с воздушным охлаждением, они предназначены для эксплуатации в широком диапазоне температур внешней среды.

Используются в технологических схемах как самостоятельные изделия и могут применяться как вакуумные насосы предварительного разрежения в паре с 2-х роторными вакуумными насосами Рутса.


Производительность серийно выпускаемых блоков ELMO-BV - 100, 150 и 180 л/с.
Остаточное давление не более 0,5 мбар (50 Па).

Производительность блоков ELMO-BV c насосами Рутса - 250, 400 и 550 л/с.
Остаточное давление не более 0,05 мбар (5 Па).

Впервые блок предварительного разрежения ELMO-BV-100 как самостоятельное изделие был опробован при ремонте трансформатора 500 кВ, на подстанции САМАЛЮТ, в Египте.

За счет компактности, небольшой массы, низкого уровня шума и вибрации и малого энергопотребления блок предварительного разрежения ELMO-BV-100 зарекомендовал себя с положительной стороны при заливке бака трансформатора маслом.

Кроме того, на этом объекте была опробована и также подтвердила высокие эксплуатационные характеристики моноблочная установка низкотемпературной подсушки твердой изоляции ELMO-ИНЕЙ. В установке вакуумный насос предварительного разрежения, производительностью 100 л/с, что на 10% выше, чем у АВЗ-90, был смонтирован на одной раме с высокопроизводительным насосом Рутса (500 л/с), помещен в контейнер с ловушкой вымораживания, низкотемпературной (-70оС) холодильной машиной, шкафом электропитания и управления, контрольно-измерительными приборами и т.п. Сам же контейнер был смонтирован на 2-х осном автоприцепе.

Процесс ввода установки ELMO-ИНЕЙ в эксплуатацию состоял всего из в 3-х операций:

  • доставки установки на штатном автоприцепе к трансформатору;
  • подключения установки штатным электрокабелем к силовой сборке;
  • подсоединения установки штатным гибким рукавом из нержавеющей стали к баку трансформатора.

Температура окружающей среды при работе достигала 40оС.

Результаты работы блока ELMO-BV-100 и установки ELMO-ИНЕЙ превзошли самые смелые ожидания наших специалистов и шеф-инженеров ООО НИЦ "ЗТЗ-Сервис".

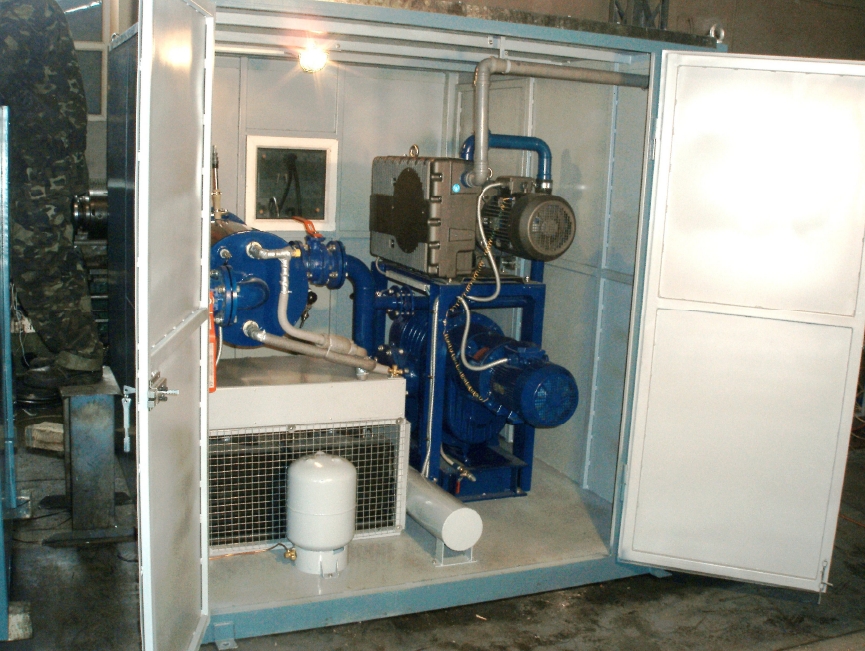

Установка подсушки твердой изоляции ELMO-ИНЕЙ
(моноблочное исполнение в металлическом контейнере с местом оператора)

Ловушка вымораживания паров расположена слева вверху;
Низкотемпературный холодильный агрегат - слева внизу;
Форвакуумный насос с воздушным охлаждением (Q =100 л/с) - справа вверху;
Вакуумный насос Рутса с воздушным охлаждением (Q =500 л/с) - справа внизу.
Для удобства обслуживания боковые двери контейнера выполнены "распашонкой".


Установка подсушки твердой изоляции ELMO-ИНЕЙ
(моноблочное исполнение в металлическом контейнере с местом оператора)

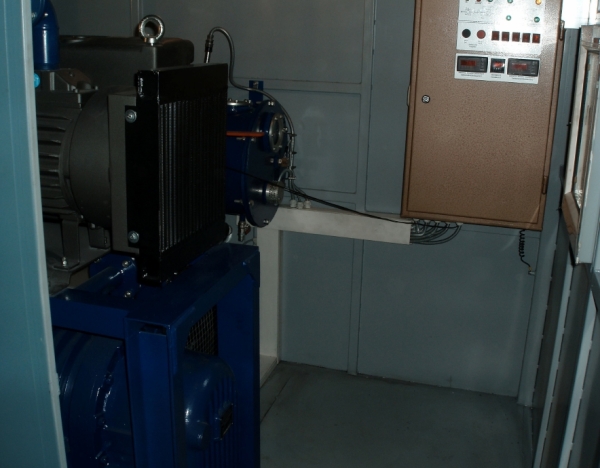

Рабочее место оператора (дверь открыта)


Форвакуумный насос с воздушным охлаждением (Q =100 л/с) расположен слева вверху;
Ловушка вымораживания паров со смотровым окном - за форвакуумным насосом;
Вакуумный насос Рутса с воздушным охлаждением (Q =500 л/с) - слева внизу;
Шкаф электропитания и управления;
Дверь контейнера со стороны рабочего места оператора - открыта;
Габаритные размеры (без автоприцепа), мм, длина - ширина - высота2300-2100-2100;
Масса 1750 кг.


Блок предварительного разрежения ELMO-BV-100

Исполнение - в защитном металлическом контейнере на колесах;
Патрубок со входным вентилем и защитным фильтром расположен слева вверху;
Форвакуумный насос с воздушным охлаждением (Q =100 л/с) - слева внизу;
Шкаф электропитания и управления - справа вверху;
Габаритные размеры, мм, длина - ширина - высота: 1500-900-1100;
Масса 420 кг.
