Гидропривод комплектный монтажный ELMO-ГМ 25/50
НАЗНАЧЕНИЕ: Гидропривод ELMO-ГМ 25/50 предназначен для соединения проводов и кабелей методом гидравлической опрессовки в ответвительных зажимах специальной конструкции при монтаже токоведущих и прочих элементов на электрических станциях, подстанциях и других промышленных объектах.
Буквы и цифры в наименовании изделия обозначают:
ELMO – ЭЛектроМонтажное Оборудование;
Г – гидропривод;
М – монтажный;
25 – максимальное усилие, развиваемое прессом,Тс;
50 – максимальное давление в гидросистеме, МПа.
Гидропривод ELMO-ГМ 25/50 состоит из агрегата насосного YG3э1/50, пресса гидравлического Пп25/50, соединенного с насосным агрегатом рукавом высокого давления РВД 6/40 и набора сменных матриц.

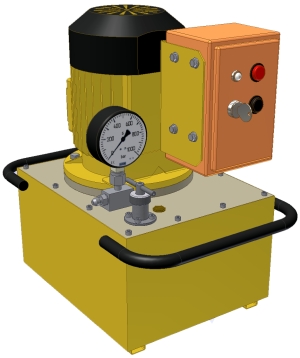

Агрегат насосный YG3э1/50
YG3 – тип агрегата;
э – электропривод (3х380 В, 50 Гц, 2,2 кВт);
1 – рабочий объем при давлении 0-50 МПа, см³;
50 – максимальное рабочее давление, МПа;
Масса агрегата без рабочей жидкости не более 45 кг.

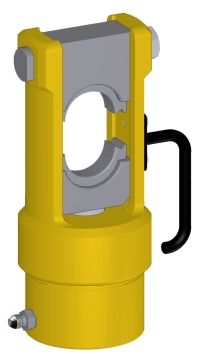

Пресс гидравлический Пп25/50
П – пресс;
п – пружинный возврат поршня;
25 – максимальное усилие, Тс;
50 – максимальное давление, МПа;
Масса пресса не более 16 кг;
СОСТАВ И КОМПЛЕКТ ПОСТАВКИ
Наименование, назначение и количество составных частей гидропривода приведены в таблице:
| Наименование и условное обозначение | Назначение | Кол-во |
| Агрегат насосный YG3э1/50 | Создание необходимого удельного напряжения в рабочей жидкости гидросистемы от 0 до 50 МПа | 1 |
| Пресс гидравлический Пп25/50 | Создание необходимого технологического усилия | 1 |
| Набор матриц: 17; 19; 23; 26; 28; 31,5; 40,5; 45; 51; 56 – для аллюминия; 17; 19; 23; 26 – для стали | Сменный инструмент для опрессовки кабельных наконечников разного сечения | комплект |
| Рукав высокого давления (Dу6) Ру 40 МПа, l=8м | Подвод рабочей жидкости от агрегата насосного к исполнительным гидроцилиндрам | 2 |
| Комплект ЗИП | 1 |
